《機械制圖》專升本考試大綱

一、課程基本信息

機械制圖是機械專業的專業基礎能力必修課程。機械制圖是機械設計制造 的技術語言，是一門既有國家標準又有行業規范，既有系統理論又有較強實踐 性的專業基礎課。課程包括畫法幾何的基礎知識、工程制圖標準、機械零件 圖、機械裝配圖表達等內容。通過本課程的學習，使學生具有初步繪制機械零 件圖和識讀機械圖樣的能力，學習運用三視圖、組合體投影規律、標準件與常 用件的規定畫法和標注方法等繪制機械產品，為后續專業學習提供交流工具和 學習基礎。

二、課程考試目的

通過本課程的考試，主要檢驗學生以下基本知識與能力的掌握程度：

1、掌握國家制圖標準的概念，掌握工程制圖的國家標準，掌握畫法幾何的 點、線、面投影基礎知識，掌握工程圖三視圖表達方法要點，掌握機械零件圖 的繪制要點，掌握機械裝配圖的繪制要點。

2、能夠準確地識讀和繪制機械零件、機構等工程圖樣；并具備初步的機械 零件設計能力。

三、考試內容與要求

第一章 機械制圖國家標準

考核要點：

1、圖框、圖線、字體、比例、尺寸標注規范；

2、標題欄及其表達；

3、第一角正投影規范。

第二章 基本體投影

考核要點：

1、點、線、面的平等正投影規則；

2、正棱柱、正棱錐、圓柱、圓錐、球的三面投影；

3、點與線的投影關系，兩線投影關系，點線在面上的投影關系。

第三章 組合體表達

考核要點：

1、讀三視圖，補齊第三面視圖，改正視圖中的錯誤或漏線；

2、三視圖尺寸標注；

3、由軸測圖繪制工程圖；

4、改變?nèi)晥D的表達，改用剖視圖表達。

第四章 零件圖

考核要點：

1、螺紋及螺紋配合的表達；

2、齒輪的表達；

3、軸承的規定畫法；

4、識讀典型零件，回答繪圖問題。

第五章 裝配圖

考核要點：

1、讀常見的機械裝配圖，拆給零件圖；

2、讀一般難度的裝配圖，回答工程圖繪制知識問題。

四、考試方式與時間

考試方式：筆試，閉卷

考試時長：2 小時

五、考試題型結構及分值分布

考試試卷總分 100 分。

考試題型分為 5 大類：

1、判斷題（16 分）；2、 單項選擇題（16 分）； 3、 填空題（18 分）；4、作圖題（32 分）； 5、讀 圖題（18 分）

六、教材與參考書目

教材：《機械制圖》，余曉琴、楊曉紅等主編，機械工業出版社，2017.12

參考書目： 1、《畫法幾何及機械制圖》 楊裕根主編，北京郵電大學出版社，2016.6 2、《機械制圖》，仝基斌 晏群主編，機械工業出版社，2008.11

附錄：題型舉例

一、判斷題：正確的在括號內打“√”，錯誤的打“?”。（本題共 8 小題，每小題 2 分， 共 16 分）

1. 同一個零件，在一張圖樣的各個視圖中，其剖面線的方向和間隔可以不一致。 （ ）

二、單項選擇題：將答案填入括號內。（本題共 8 小題，每小題 2 分，共 16 分）

1．圓柱直齒輪的分度圓和齒頂圓分別用什么線型繪制在工程圖樣中？（ ）

A、粗實線；細實線 B、細實線；粗實線 C、虛線、細實線 D、點畫線、粗實線

三、填空題：將答案填入橫線處。（本題共 9 空，每空 2 分，共 18 分）

1. 尺寸標注中的符號：R 表示 ，Ф表示 。

四、作圖題：直接在試題相應位置作圖，作圖請保留作圖痕跡，否則扣相應分。（本題共 4 小題，每小題 8 分，共 32 分）

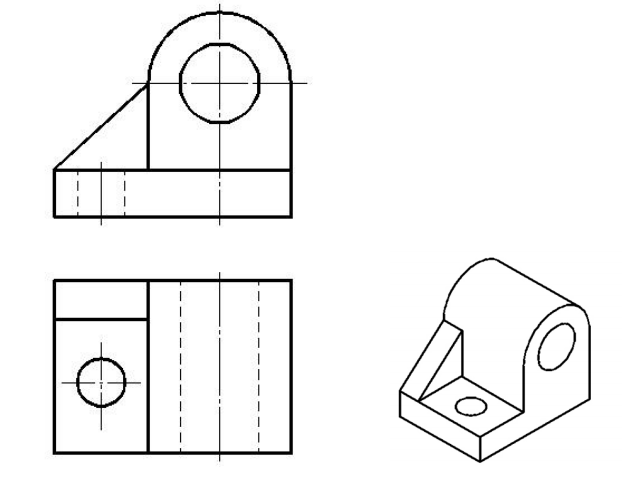

1．已知物體二個視圖及立體圖，補畫第三視圖。

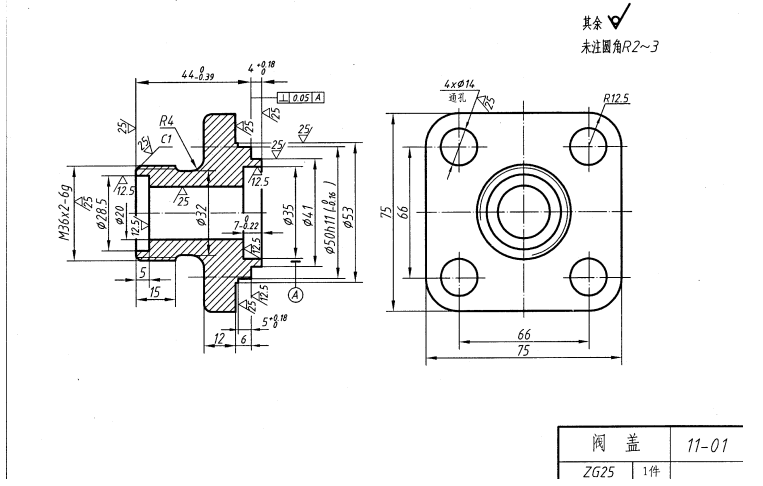

五、讀圖題：將答案填入橫線處。（本題共 9 空，每空 2 分，共 18 分） 看懂閥蓋零件圖，回答下列問題：

（1）零件上 4 個通孔的直徑是： 。

（2）零件左邊的外螺紋標注的內容為： 。

（3）零件左邊的外螺紋是粗牙螺紋還是細牙螺紋： 。

（4）有公差要求的尺寸有： 個。

（5）未注圓角的尺寸是： 。

（6）閥蓋的徑向尺寸基準是： 。

（7）右端面的表面粗糙度代號中的 Ra 值是： 。

（8）Ф50h11尺寸的上偏差是： 。

（9）Ф50h11尺寸的下偏差是： 。
