懷化學院專升本《機械制圖》科目考試大綱

一、課程基本信息

機械制圖是機械專業的專業基礎能力必修課程。機械制圖是機械設計制造的技術語言，是一門既有國家標準又有行業規范，既有系統理論又有較強實踐性的專業基礎課。課程包括畫法幾何的基礎知識、工程制圖標準、機械零件圖、機械裝配圖表達等內容。通過本課程的學習，使學生具有初步繪制機械零件圖和識讀機械圖樣的能力，學習運用三視圖、組合體投影規律、標準件與常用件的規定畫法和標注方法等繪制機械產品，為后續專業學習提供交流工具和學習基礎。

二、課程考試目的

通過本課程的考試，主要檢驗學生以下基本知識與能力的掌握程度：

1、掌握國家制圖標準的概念，掌握工程制圖的國家標準，掌握畫法幾何的點、線、面投影基礎知識，掌握工程圖三視圖表達方法要點，掌握機械零件圖的繪制要點，掌握機械裝配圖的繪制要點。

2、能夠準確地識讀和繪制機械零件、機構等工程圖樣；并具備初步的機械零件設計能力。

三、考試內容與要求

第一章 機械制圖國家標準

考核要點：

1、圖框、圖線、字體、比例、尺寸標注規范；

2、標題欄及其表達；

3、第一角正投影規范。

第二章 基本體投影

考核要點：

1、點、線、面的平等正投影規則；

2、正棱柱、正棱錐、圓柱、圓錐、球的三面投影；

3、點與線的投影關系，兩線投影關系，點線在面上的投影關系。

第三章 組合體表達

考核要點：

1、讀三視圖，補齊第三面視圖，改正視圖中的錯誤或漏線；

2、三視圖尺寸標注；

3、由軸測圖繪制工程圖；

4、改變?nèi)晥D的表達，改用剖視圖表達。

第四章 零件圖

考核要點：

1、螺紋及螺紋配合的表達；

2、齒輪的表達；

3、軸承的規定畫法；

4、識讀典型零件，回答繪圖問題。

第五章 裝配圖

考核要點：

1、讀常見的機械裝配圖，拆給零件圖；

2、讀一般難度的裝配圖，回答工程圖繪制知識問題。

四、考試方式與時間

考試方式：筆試，閉卷

考試時長：2小時

五、考試題型結構及分值分布

考試試卷總分100分?？荚囶}型分為5大類： 1、判斷題（16分）；2、單項選擇題（16分）； 3、 填空題（18分）；4、作圖題（32分）； 5、讀圖題（18分）

六、教材與參考書目

教材：《機械制圖》，余曉琴、楊曉紅等主編，機械工業出版社，2017.12

參考書目：

1、《畫法幾何及機械制圖》 楊裕根主編，北京郵電大學出版社，2016.6

2、《機械制圖》，仝基斌　晏群主編，機械工業出版社，2008.11

附錄：題型舉例

一、判斷題：正確的在括號內打“√”，錯誤的打“?”。（本題共8小題，每小題2分，共16分）

1. 同一個零件，在一張圖樣的各個視圖中，其剖面線的方向和間隔可以不一致。 （ ）

二、單項選擇題：將答案填入括號內。（本題共8小題，每小題2分，共16分）

1．圓柱直齒輪的分度圓和齒頂圓分別用什么線型繪制在工程圖樣中？（ ）

A、粗實線；細實線 B、細實線；粗實線 C、虛線、細實線 D、點畫線、粗實線

三、填空題：將答案填入橫線處。（本題共9空，每空2分，共18分）

1. 尺寸標注中的符號：R表示，表示。

四、作圖題：直接在試題相應位置作圖，作圖請保留作圖痕跡，否則扣相應分。（本題共4小題，每小題8分，共32分）

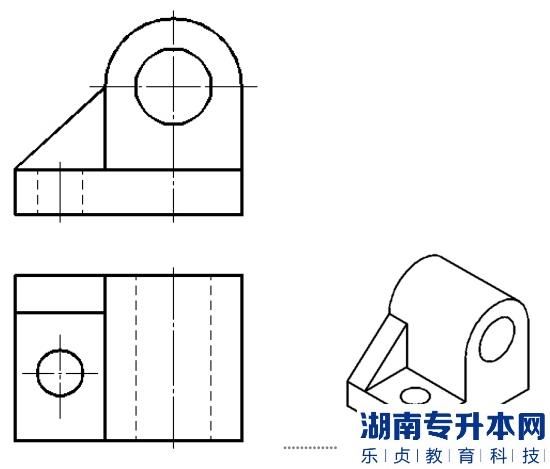

1．已知物體二個視圖及立體圖，補畫第三視圖。

五、讀圖題：將答案填入橫線處。（本題共9空，每空2分，共18分）

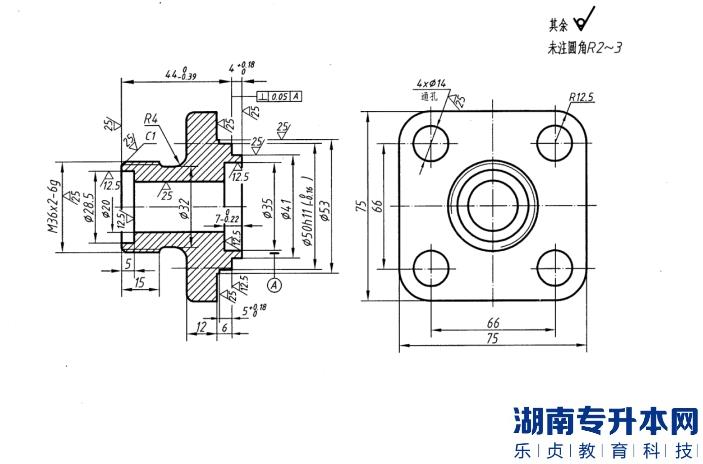

看懂閥蓋零件圖，回答下列問題：

（1）零件上4個通孔的直徑是：

（2）零件左邊的外螺紋標注的內容為：

（3）零件左邊的外螺紋是粗牙螺紋還是細牙螺紋：

（4）有公差要求的尺寸有：

（5）未注圓角的尺寸是：

（6）閥蓋的徑向尺寸基準是：

（7）右端面的表面粗糙度代號中的Ra值是：

（8）?50h11尺寸的上偏差是：

（9）?50h11尺寸的下偏差是：
