《模擬電子技術》考試大綱

　　第一部分 考試說明

　　一、考試性質

　　《模擬電子技術》是我校電氣信息類專業專升本入學必考的專業基礎課之一。考核的標準是掌握模擬電子技術方面的基本理論、基本知識和基本技能，具備分析和解決實際問題的能力。

　　二、考試形式與試卷結構

　　(一)答卷方式：閉卷，筆試

　　(二)答題時間：120分鐘

　　(三)題型：填空題(20分)、選擇題(20分)

　　簡答題(12分)、分析題(24分)

　　設計題(24分)

　　(四)教材選用：

　　華成英《模擬電子技術基本教程》 清華大學出版

　　第二部分 考試要點

　　1.集成運放及基本應用(25%)

　　考核知識點：放大電路的主要性能指標，集成運算電路的特點，理想運放組成的基本運算電路，電壓比較器。

　　重點：基本運算電路的分析計算及設計。

　　2.半導體二極管及應用電路(10%)

　　考核知識點: 半導體的基礎知識、半導體二極管的工作原理及特性，二極管應用電路，穩壓二極管及其應用電路。

　　重點: 二極管應用電路分析。

　　3.晶體三極管及其應用電路(25%)

　　考核知識點: 晶體三極管的工作原理及特性、放大電路的組成及基本分析方法、放大電路的三種組態。

　　重點: 三極管類型及工作狀態的判斷，基本放大電路的靜態及動態指標的計算。

　　4.場效應管及其應用電路(5%)

　　考核知識點: 場效應管的類型，場效應管放大電路的分析。

　　重點: 場效應管放大電路的分析。

　　5. 集成運算放大電路(10%)

　　考核知識點: 多級放大電路、差分放大電路、功率放大電路、電流源電路。

　　重點: 差分放大電路的特點及分析，功率放大電路的幾種類型。

　　6. 放大電路的反饋(15%)

　　考核知識點: 反饋的類型及判斷，負反饋對放大電路性能的影響，深度負反饋電路放大倍數的計算。

　　重點: 會判斷反饋，會引反饋，會計算反饋電路。

　　7. 運算應用電路(5%)

　　考核知識點: 濾波器的幾種類型，濾波器參數的計算;正弦波振蕩電路的工作原理。

　　重點: 會根據頻率要求選擇合適的濾波電路;正弦波振蕩電路的起振條件及組成。

　　8. 直流電源(5%)

　　考核知識點：直流電源的組成、整流電路、濾波電路、穩壓電路。

　　重點：橋式整流電路的工作原理及參數計算。

　　懷化學院

　　2023年10月

　　第三部分 題型舉例

　　一、填空題(每空2分，共20分)

　　1、N型半導體中多數載流子是 ，P型半導體多數載流子是 。

　　2、晶體管工作在放大區時，b-e間為 ，b-c間為 。(正偏、反偏或零偏)

　　3、······

　　二、選擇題(每小題2分，共20分)

　　1、為了獲得電壓放大，同時又使得輸出與輸入電壓反相，則應選用( )放大電路。

　　A、 共發射極 B、 共集電極 C、 共基極 D、 共漏極

　　2、······

　　三、簡答題(共12分)

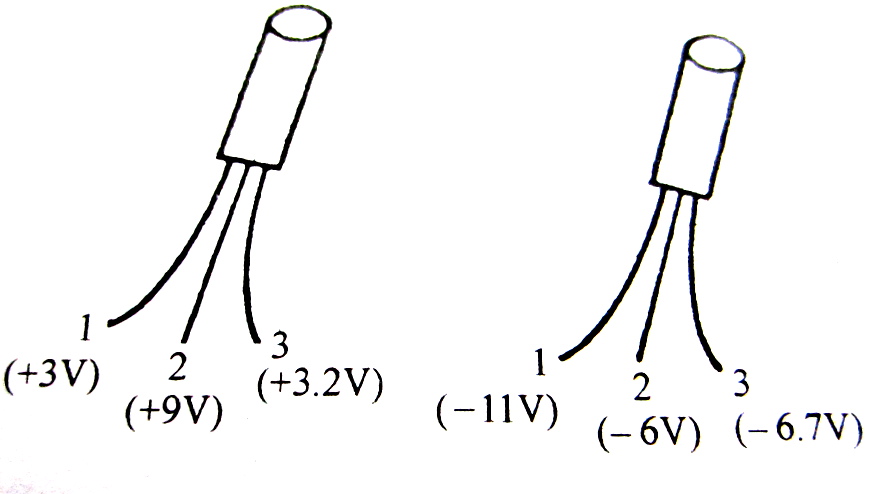

　　1、測得放大電路中三只晶體管的各極電位如圖題3.1(a)和所示。試識別它們的管腳，分別標上e、b、c，并判斷這兩個三極管是NPN型還是PNP型，硅管還是鍺管。

　　圖 題3.1

　　2、······

　　四、計算題(共24分)

　　1、電路如圖題4.1所示，VCC=12V，Rb=300kΩ，Rc=3kΩ，RL=3kΩ，BJT的β=50。

　　(1)求靜態工作點;(2)畫出放大電路的微變等效電路;(3)求、Ri和和Ro。

　　圖 題4.1

　　2、······

　　五、設計題(共24分)

　　1、試用理想集成運放實現一個電壓放大倍數為100、輸入電阻趨于無窮大的運算電路。要求所采用電阻的最大阻值為200kΩ。

　　2、······
